МоАЗ-75051. Гидроцилиндр с арматурой 2.7.4

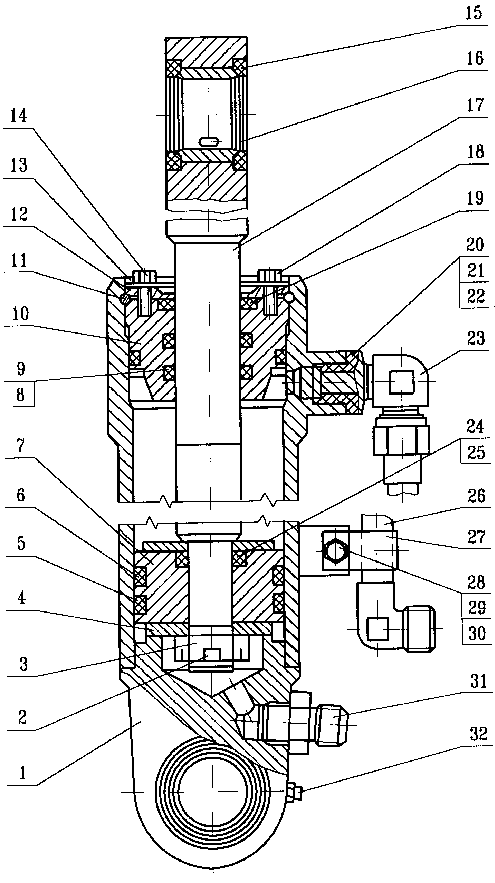

Схема узла 2.7.4 — нажмите для увеличения
| Поз. | Каталожный номер | Наименование | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 1 | 7505-3405018 | Труба цилиндра с крышкой | 1 | ||
| 2 | 258086 | Шплинт 6,3х60 | 1 | ||
| 3 | 251043 | Гайка М30х2 | 1 | ||
| 4 | 6507-3405048 | Кольцо упорное | 2 | ||
| 5 | 090-100-58-2-2 | Кольцо | 3 | ||
| 6 | 542-3405060 | Кольцо защитное | 4 | ||
| 7 | 6507-3405042 | Поршень | 1 | ||
| 8 | 045-053-46-2-2 | Кольцо | 1 | ||
| 9 | 6507-3405055 | Кольцо защитное | 2 | ||
| 10 | 6507-3405058 | Крышка передняя | 1 | ||
| 11 | 6507-3405064 | Кольцо замковое | 1 | ||
| 12 | 6507-3405094-10 | Шайба упорная | 1 | ||
| 13 | 201457 | Болт М8х22 | 6 | ||
| 14 | 252135 | Шайба 8 Т | 6 | ||
| 15 | 522А-3405100 | Уплотнитель | 4 | ||
| 16 | 522А-3405030-10 | Втулка | 1 | ||
| 17 | 6507-3405040 | Шток со втулкой | 1 | ||
| 18 | 6507-3405085 | Скребок | 2 | ||
| 19 | 6507-3405080 | Грязесъемник | 1 | ||
| 20 | 021-025-25-2-2 | Кольцо | 2 | ||
| 21 | 7505-3405286 | Кольцо защитное | 1 | ||
| 22 | 7505-3405278 | Гайка стопорная | 1 | ||
| 23 | 6908-3405270 | Угольник | 1 | ||
| 24 | 6507-3405057 | Кольцо защитное | 1 | ||
| 25 | 030-038-46-2-2 | Кольцо | 1 | ||
| 26 | 7505-3405290 | Гидропровод | 1 | ||
| 27 | 6507-3405284 | Хомут | 1 | ||
| 28 | 201457 | Болт М8х22 | 1 | ||
| 29 | 250510 | Гайка М8 | 1 | ||
| 30 | 252135 | Шайба 8 Т | 1 | ||
| 31 | 6908-3405276 | Штуцер | 1 | ||
| 32 | 1.3.Ц6 | Масленка | 1 |
