МоАЗ-75051. Передача карданная 2.3.1

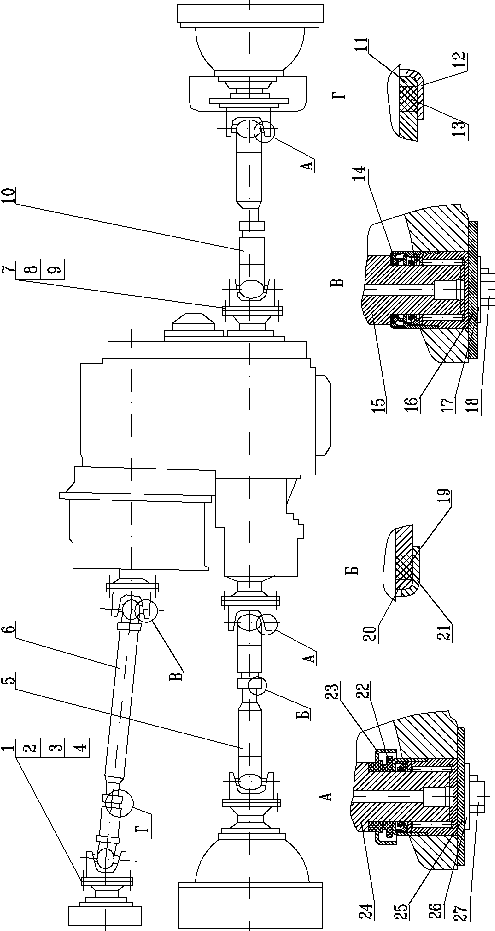

Схема узла 2.3.1 — нажмите для увеличения
| Поз. | Каталожный номер | Наименование | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 1 | 445074 | Болт М10х1х45 | 16 | ||
| 2 | 252136 | Шайба 10 | 16 | ||
| 3 | 250688 | Гайка М10х1 | 16 | ||
| 4 | 445877 | Гайка М10х1 | 16 | ||
| 5 | 7505-2203010 | Вал карданный | 1 | ||
| 6 | 75051-2202010 | Вал карданный | 1 | ||
| 7 | 340746 | Болт М14х1,5х50 | 24 | ||
| 8 | 252138 | Шайба 14 | 32 | ||
| 9 | 250690 | Гайка М14х1,5 | 32 | ||
| 10 | 6908-2201010-10 | Вал карданный | 1 | ||
| 11 | 500-2201089 | Кольцо сальника | 1 | ||
| 12 | 200-2201087-Т | Обойма сальника | 1 | ||
| 13 | 500А-2201090-Б | Сальник | 1 | ||
| 14 | 53205-2205096 | Уплотнение торцевое | 8 | ||
| 15 | 53205-2205025-01 | Крестовина с подшипниками | 2 | ||
| 16 | 210-2201040-А | Крышка | 8 | ||
| 17 | 210-2201041 | Пластина стопорная | 8 | ||
| 18 | 201514 | Болт М10х1х16 | 16 | ||
| 19 | 540-2201088-10 | Уплотнение резиновое | 2 | ||
| 20 | 7522-2201089 | Кольцо | 2 | ||
| 21 | 7522-2201087 | Обойма уплотнения | 2 | ||
| 22 | 540-2201027 | Уплотнение торцевое защит-ное | 16 | ||
| 23 | 700.22.01.070 | Обойма в сборе | 16 | ||
| 24 | 7522-2201025-01 | Крестовина с подшипниками | 4 | ||
| 25 | 525-2201040-10 | Крышка подшипника | 16 | ||
| 26 | 525-2201041-11 | Пластина стопорная | 16 | ||
| 27 | 340161 | Болт М10х1х22 | 32 |
Цены по запросу. Отметьте позиции и нажмите «Добавить в заявку» — пришлём цены и наличие.
