МоАЗ-75051. Гидроцилиндр опрокидывающего механизма 2.12.7

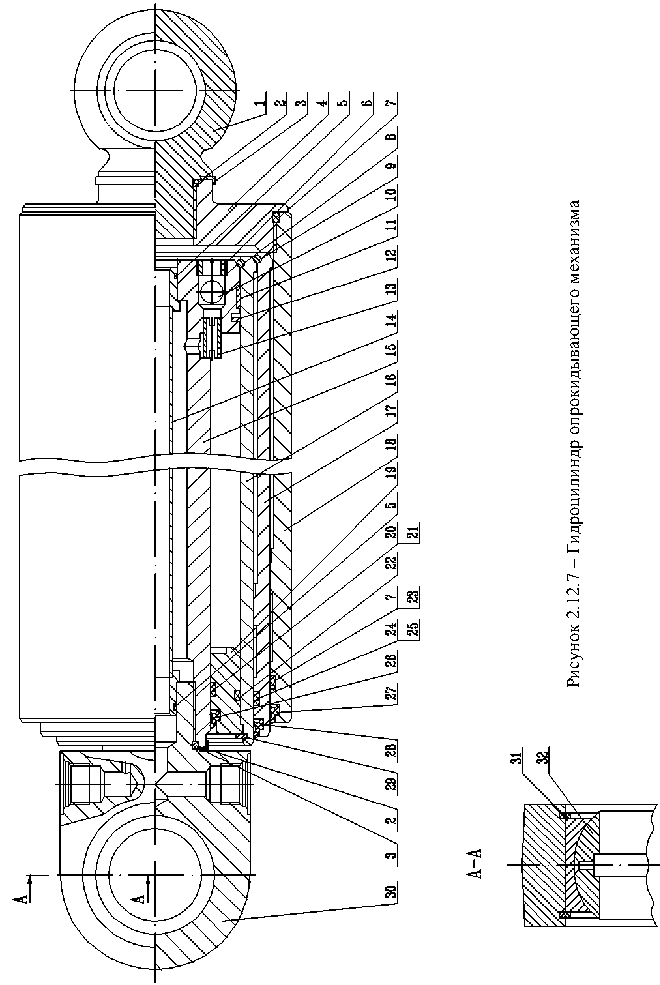

Схема узла 2.12.7 — нажмите для увеличения
| Поз. | Каталожный номер | Наименование | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 540А-8603009-30 | Гидроцилиндр опрокидыва-ющего механизма | 2 | |||
| 1 | 9571-8603025 | Головка цилиндра верхняя | 1 | ||
| 056-062-36-2-3 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| OR 56,0x3,55-N70 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| 3 | 540-8603126 | Кольцо головки стопорное | 2 | ||
| 4 | 540-8603058 | Крышка цилиндра | 1 | ||
| 027-032-30-2-2 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| OR 27x3-N70 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| 6 | 540-8603050-10 | Гнездо клапана | 1 | ||
| 170-180-58-2-2 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| OR 169,3x5,7-N70 | Кольцо уплотнительное | 2 | Взаимозаменяемые | ||
| 8 | 540-8603086 | Кольцо ограничительное | 1 | ||
| 9 | 540-8603548 | Кольцо ограничительное | 1 | ||
| 10 | 17,463 | Шарик | 1 | ||
| 11 | 540-8603046-10 | Кольцо направляющее | 1 | ||
| 12 | 14.04.109-А | Кольцо поршневое | 4 | ||
| 13 | 540-8603051-20 | Толкатель | 1 | ||
| 14 | 540-8603100-20 | Трубка цилиндра внутренняя | 1 | ||
| 15 | 540-8603043-11 | Шток цилиндра | 1 | ||
| 16 | 540-8603064-20 | Труба цилиндра третья | 1 | ||
| 17 | 540-8603030-20 | Труба цилиндра вторая | 1 | ||
| 18 | 540-8603014-20 | Труба цилиндра первая | 1 | ||
| 19 | 540-8603071-20 | Втулка штока | 1 | ||
| 080-090-58-2-2 | Кольцо уплотнительное | 1 | Взаимозаменяемые | ||
| OR 79,3x5,7-N70 | Кольцо защитное | 1 | Взаимозаменяемые | ||
| 21 | 540-8603089 | Шайба защитная | 1 | ||
| 115-125-58-2-2 | Кольцо уплотнительное | 1 | Взаимозаменяемые | ||
| OR 144,3x5,7-N70 | Кольцо уплотнительное | 1 | Взаимозаменяемые | ||
| 23 | 540-8603091 | Шайба защитная | 1 | ||
| 145-155-58-2-2 | Кольцо уплотнительное | 1 | Взаимозаменяемые | ||
| OR 144,3x5,7-N70 | Кольцо уплотнительное | 1 | Взаимозаменяемые | ||
| 25 | 540-8603090 | Шайба защитная | 1 | ||
| 26 | 540-8603517-10 | Кольцо предохранительное | 1 | ||
| 27 | 540-8603569-10 | Кольцо предохранительное | 1 | ||
| 28 | 540-8603546-10 | Кольцо предохранительное | 1 | ||
| 29 | 540-8603076-10 | Кольцо стопорное цилиндра | 1 | ||
| 30 | 540-8603026 | Головка цилиндра | 1 | ||
| 31 | 6411-2907459 | Кольцо опорное | 4 | ||
| 32 | ШСЛ-60 2.1 | Подшипник | 2 |
Цены по запросу. Отметьте позиции и нажмите «Добавить в заявку» — пришлём цены и наличие.
