МоАЗ-75051. Установка пускового подогревателя ПЖД-30 2.1.3

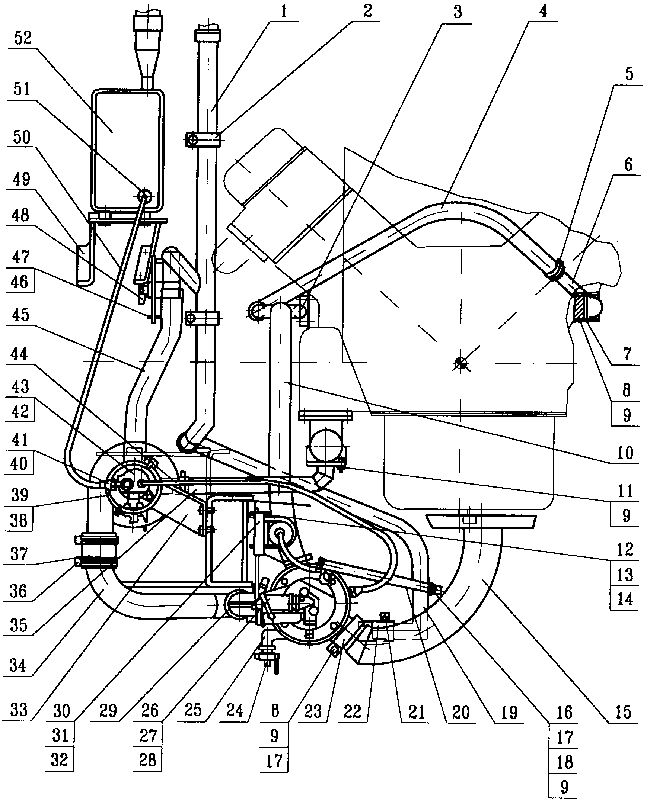

Схема узла 2.1.3 — нажмите для увеличения
| Поз. | Каталожный номер | Наименование | Кол-во | Примечание | |
|---|---|---|---|---|---|
| 1 | 75051-1015025-10 | Стояк заливной | 1 | ||
| 2 | 448433 | Кляммер | 2 | ||
| 3 | 75051-1015160-10 | Патрубок подводящий ле-вый | 1 | ||
| 4 | 522А-1015095 | Рукав | 1 | ||
| 5 | 64229-1303514 | Хомут Ø 35 | 2 | ||
| 6 | 546П-1015162 | Патрубок правый | 1 | ||
| 7 | 546П-1015092 | Прокладка | 2 | ||
| 8 | 201460 | Болт М8х30 | 8 | ||
| 9 | 252135 | Шайба 8 Т | 29 | ||
| 10 | 546П-1109292 | Рукав | 1 | ||
| 11 | 201454 | Болт М8х16 | 12 | ||
| 12 | 201420 | Болт М6х20 | 2 | ||
| 13 | 250508 | Гайка М6 | 2 | ||
| 14 | 252134 | Шайба 6 Т | 2 | ||
| 15 | 75051-1015190-10 | Направляющая газов | 1 | ||
| 16 | 201557 | Болт М8х22 | 9 | ||
| 17 | 250510 | Гайка М8 | 13 | ||
| 18 | 252005 | Шайба 8 | 6 | ||
| 19 | 75051-1015032-10 | Труба заливная | 1 | ||
| 20 | 75051-1015092 | Кронштейн направляющей газов | 1 | ||
| 21 | 64229-1303506 | Хомут Ø 43 | 10 | ||
| 22 | 529Б-1109292 | Рукав | 3 | ||
| 23 | 6442-1015094 | Хомут направляющей газов | 1 | ||
| 24 | Кр2-1300500 | Кран Кр2 | 2 | ||
| 25 | 6442-1015125 | Угольник | 1 | ||
| 26 | ПЖД-30-1015010-01 | Котел подогревателя | 1 | ||
| 27 | 6442-1015080 | Кронштейн котла | 2 | ||
| 28 | 6442-1015086 | Половина хомута | 2 | ||
| 29 | 6442-1015120 | Рукав воздухопровода | 1 | ||
| 30 | 6442-3724506 | Провод катушки | 1 | ||
| 31 | 6442-1015102 | Экран защитный | 1 | ||
| 32 | ТК 107А-3734000 | Коммутатор с катушкой | 1 | ||
| 33 | 75051-1015290 | Кронштейн нагнетателя | 1 | ||
| 34 | 75051-1015102-10 | Патрубок воздушный | 1 | ||
| 35 | 75051-1015280-10 | Труба подводящая | 1 | ||
| 36 | 75051-1015540 | Хомут 63 | 4 | ||
| 37 | 204-1303010 | Рукав | 1 | ||
| 38 | 75051-1015094 | Прокладка | 1 | ||
| 39 | 546П-1015069 | Хомут | 1 | ||
| 40 | 379275-П29 | Муфта Ø 8 | 4 | ||
| 41 | 379225-П29 | Гайка соединительная | 4 | ||
| 42 | 75051-1015200 | Нагнетатель | 1 | ||
| 43 | 546П-1015374 | Штуцер дренажный | 1 | ||
| 44 | 7915-1015664 | Топливопровод | 1 | ||
| 45 | 6908-1015236 | Рукав | 1 | ||
| 46 | 220078 | Винт М5х12 | 4 | ||
| 47 | 252133 | Шайба 5 Т | 4 | ||
| 48 | 6442-3741010-10 | Щиток ПЖД-30 | 1 | ||
| 49 | 75051-1015080 | Кронштейн бачка | 1 | ||
| 50 | 75051-1015522 | Топливопровод | 1 | ||
| 51 | 379049 | Ниппель конечный | 1 | ||
| 52 | 75051-1015263 | Бачок подогревателя | 1 |
